Мембранные разделители сред

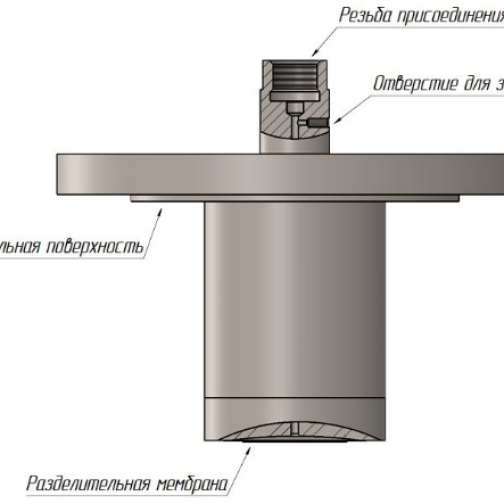

Мембранные разделители сред предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств (датчиков давления) от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы. Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем. Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой.
Исполнения
Разделители сред выпускаются в следующих модификациях:

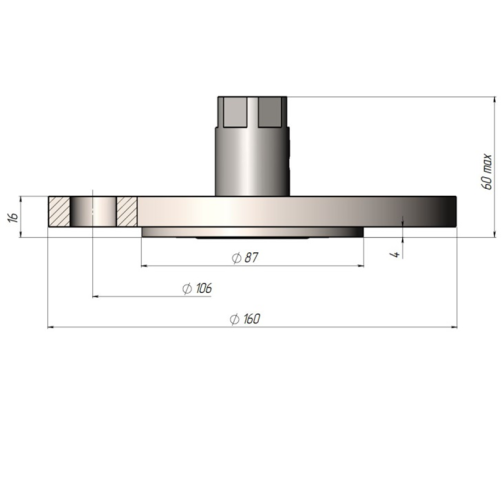

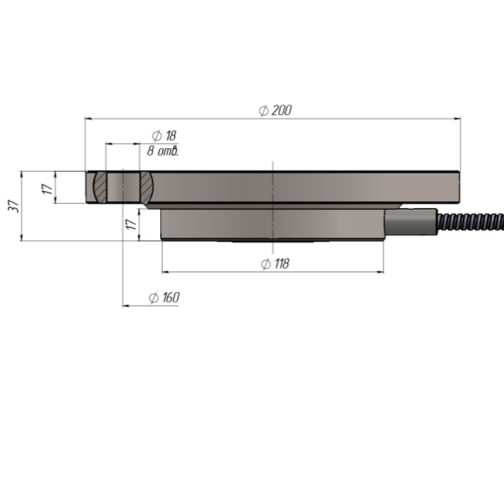

Ф – разделители сред с фланцевым присоединением выполняемым по стандартам ГОСТ 33259-2015, EN 1092-1, ASME B 16.5.

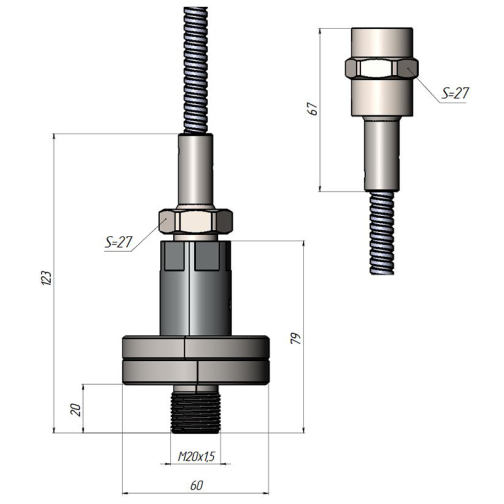

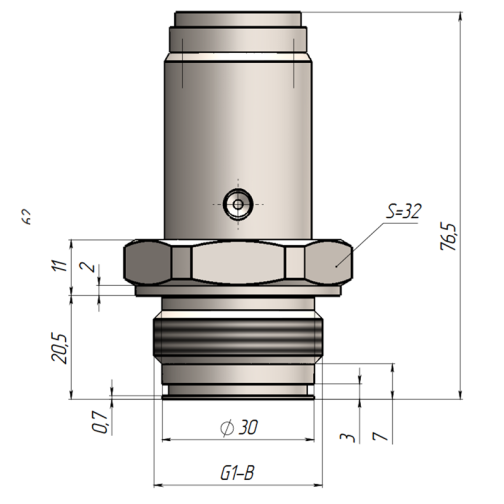

Р – разделители сред с резьбовым присоединением с цилиндрической или конической резьбой.

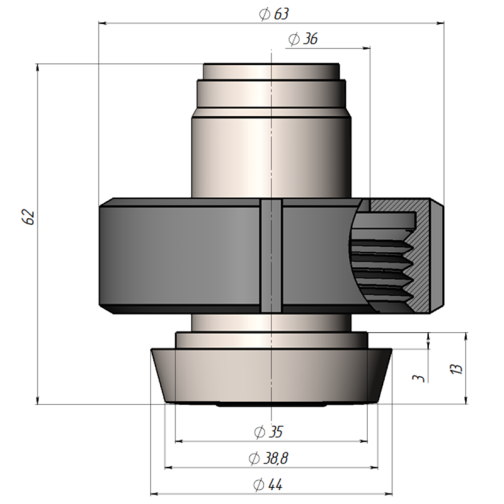

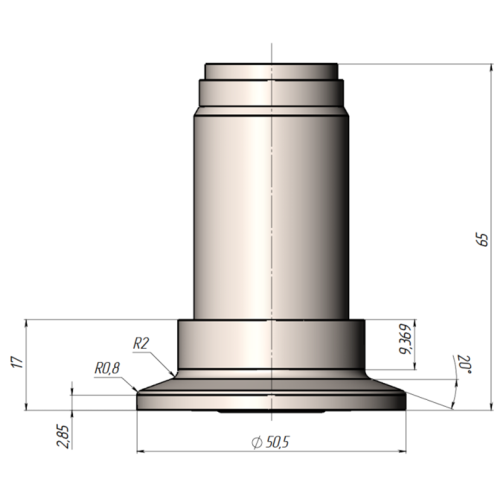

С – разделители сред со стерильным (гигиеническим) присоединением
| 1 | 2/ | 3 | 4- | 5/ | 6/ | 7/ | 8/ | 9- | 10/ | 11- | 12 | 13 |
| Ф | УФ/ | К | 2-4 | DN50/ | PN40/ | B/ | E100/ | EN-9 | 316L/ | C-276- | PFA | BT |
| 1 | 2/ | 3 | 4- | 5/ | 6/ | 7/ | 8/ | 9- | 10/ | 11- | 12 | 13 |
| Р | РР/ | Р | 16 | - | - | - | - | М20х1,5 | 316L/ | C-276- | PFA | ФО |
| Параметр | Значение | |
| 1 | Тип разделителя сред | Ф – разделитель сред с фланцевым присоединением выполненным по стандартам ГОСТ, EN, ANSI и др. или индивидуальным требованиям Р – разделитель сред с резьбовым присоединением по стандартам ГОСТ, EN, ANSI и др. или индивидуальным требованиям С – разделитель сред с гигиеническим присоединением |

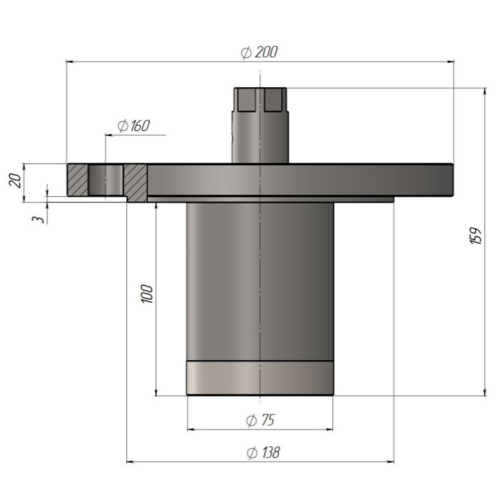

| 2 | Модификация разделителя сред | ФР – разделитель сред с фланцевым присоединением с плоской уплотнительной поверхностью РР – разделитель сред с резьбовым присоединением УФ – разделители сред с фланцевым присоединением имеющие удлинённую часть СР – разделитель сред ячеечного типа ГМ – разделители сред с присоединением к процессу выполненным по стандарту DIN 11851 Clamp – разделители сред с присоединением к процессу выполненным по стандарту DIN 32676 ВМЗ – разделители сред с резьбовым присоединением и гигиеническим уплотнением И др. |
| 3 | Подключение прибора |
/К – через капиллярную линию При непосредственном подключении не указывается |
| 4 | Длина капиллярной линии / количество ребер радиатора | До 15 метров / до 30 ребер |
| 5 | Номинальный диаметр фланцевого соединения / присоединительная резьба | По стандарту: ГОСТ 33259-2015, DIN 1092-1, ASME B 16.5 - максимально DN100 (4”) / Резьба цилиндрическая или коническая – максимально М48 (G2) и др. |
| 6 | Номинальное давление для фланцевого соединения По стандарту: | ГОСТ 33259-2015, DIN 1092-1, ASME B 16.5 - максимально PN250 (Class2500) Только для ФР, УФ, СР |
| 7 | Тип уплотнительной поверхности фланца По стандарту: | ГОСТ 33259-2015, DIN 1092-1, ASME B 16.5 и др. Только для ФР, УФ, СР |
| 8 | Высота удлинённой части для разделителя сред УФ | По умолчанию выбирается из ряда, мм: 50, 100, 150, 200; либо любое другое значение в диапазоне от 20 до 250 мм |
| 9 | Стандарт фланцевого соединения |
По умолчанию ГОСТ 33259-2015 – не указывается EN – фланцевое соединение по EN 1092-1 |
| 10 | Материал мембраны разделителя |
По умолчанию – 316L |
| 11 | Материал частей контактирующих с рабочей средой |
По умолчанию – 12Х18Н10Т Возможно – AISI 316L, AISI 904L, 06ХН28МДТ, Hastelloy С-276, титан и др. |
| 12 | Наличие защитного покрытия |
PFA – фторопластовое покрытие частей контактирующих с измеряемой средой (-40…+170°С) При отсутствии не указывается |
| 13 | Тип заполняемой жидкости |
По умолчанию силиконовое масло (-40…+150°С) – не указывается |
