ДАТЧИКИ ТЕМПЕРАТУРЫ
СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ





КОМПЛЕКТЫ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ
СОПРОТИВЛЕНИЯ КТС-Б





ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ
(ТЕРМОПАРЫ) ТП-Б





ПРЕОБРАЗОВАТЕЛЬ
ТЕРМОЭЛЕКТРИЧЕСКИЙ КАБЕЛЬНЫЙ





ПРЕОБРАЗОВАТЕЛЬ
ТЕРМОЭЛЕКТРИЧЕСКИЙ МНОГОЗОННЫЙ





ТЕРМОМЕТРЫ ЦИФРОВЫЕ ТЦ-Б





ТЕРМОПРЕОБРАЗОВАТЕЛИ
СОПРОТИВЛЕНИЯ ТС-Б

Описание



Датчики температуры предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред, в различных отраслях промышленности: энергетическая, химическая, нефтехимическая промышленность, различные отрасли сельского хозяйства и народного хозяйства (тепловые системы, производство пластмасс, керамики, цемента, нефтепродуктов и т. д.), в том числе и на взрывопожароопасных производствах, а также в жилых помещениях.

Датчики выпускаются следующих модификаций:

ТС-Б/ТС-Б-У – термопреобразователи сопротивления;

ТП-Б/ТП-Б-У – преобразователи термоэлектрические;

ТЦ-Б – термометры цифровые;

КТС-Б – комплекты термопреобразователей сопротивления.

Взрывозащищенные датчики

Термопреобразователи сопротивления (ТС-Б/ТС-Б-У) и преобразователи термоэлектрические (ТП-Б/ТП-Б-У) могут изготавливаться в общепромышленном исполнении и в Ex исполнении c применением видов взрывозащиты по ГОСТ 31610.0 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные термопреобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок по ГОСТ 31610.0 (IEC 60079-0).

Взрывозащищенные термопреобразователи сопротивления и преобразователи термоэлектрические изготавливаются:

с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой   взрывозащиты: 1Ex db IIC T6…Т1 Gb X, 1Ex db IIB T6…Т1 Gb X, 1Ex db IIА T6…Т1 Gb X, Ex tb IIIC T80°С…Т445°С Db X, Ex tb IIIB T80°С…Т445°С Db X, Ex tb IIIA T80°С…Т445°С Db X по ГОСТ IEC 60079-1;

с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и   маркировкой   взрывозащиты: 0Ех iа IIС Т6…Т1 Ga X, 0Ех iа IIВ Т6…Т1 Ga X, 0Ех iа IIА Т6…Т1 Ga X, Ех iа IIIС T80°С…Т445°С Da X, Ех iа IIIB T80°С…Т445°С Da X, Ех iа IIIA T80°С…Т445°С Da X по ГОСТ 31610.11.

Кроме того, взрывозащищенные датчики изготавливаются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты: 1Ex db ia IIC T6…Т1 Gb X, 1Ex db ia IIB T6…Т1 Gb X, 1Ex db ia IIА T6…Т1 Gb X, Ех tb iа IIIС T80…Т445 Db X, Ех tb iа IIIB T80…Т445 Db X, Ех tb iа IIIA T80…Т445 Db X.

Термопреобразователи сопротивления и преобразователи термоэлектрические с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» должны эксплуатироваться в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Термопреобразователи сопротивления соответствуют требованиям ТР ТС 012/2011. Взрывозащищенные термопреобразователи могут применятся во взрывоопасных газовых средах, зонах (zone 0, zone 1, zone 2), в соответствии с требованиями ГОСТ IEC 60079-10-1, а так же в зонах, опасных по воспламенению горючей пыли (zone 20, zone 21, zone 22) в соответствии с требованием
ГОСТ IEC 61241-1-2 и других документов.

Максимальные электрические параметры искробезопасных цепей ТС-Б/ТП-Б с маркировкой Exiа:

-     входное напряжение Ui 2 В;

-     входной ток Ii 2 мА;

-     входная мощность Pi 0,005 Вт;

-     внутренняя индуктивность Li 0,1 мГн;

-     внутренняя емкость Сi 0,3нФ.

Максимальные электрические параметры искробезопасных цепей ТС-Б-У/ТП-Б-У с маркировкой Exiа:

-     входное напряжение Ui 30 В;

-     входной ток Ii 100 мА;

-     входная мощность Pi 0,8 Вт;

-     внутренняя индуктивность Li 0,1 мГн;

-     внутренняя емкость Сi 0,048 мФ.

Условия эксплуатации

Условия эксплуатации датчиков температуры соответствуют группе Д3, по ГОСТ 12997, но с температурным диапазоном от минус 50 до плюс 85 . Для датчиков с жидкокристаллическим индикатором ИЖЦ температура окружающего воздуха от минус 40 до плюс 70 .

ТС-Б/ТС-Б-У и ТП-Б/ТП-Б-У допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м.

ТС-Б/ТС-Б-У и ТП-Б/ТП-Б-У должны быть устойчивыми и прочными к воздействию синусоидальной вибрации в диапазоне частот от 10 до 150 Гц, с амплитудой смещения 0,35 мм.

Установка, монтаж и эксплуатация датчиков должны проводиться в соответствии с руководством по эксплуатации на оборудование



Конструктивные исполнения

        Конструктивное исполнение датчиков температуры, в первую очередь, определяется моделью.
Модель определяется:
•    исполнением монтажной части (см. табл. 1);
•    исполнением типа крепления (см. табл. 2);
•    исполнением клеммной головы (см. табл. 3);
•    исполнением кабельного ввода (см. табл. 4).
Изготовление термопреобразователей с конструктивными параметрами отличными от приведенных в таблицах 1, 2 и 3 возможно только по согласованию с изготовителем!

Таблица 1 – Исполнения монтажной части
Вариант исполнения монтажной части Условное обозначение


Диаметр монтажной части D (d), мм Длина монтажной части Lм(L1/Lо), мм
 min max

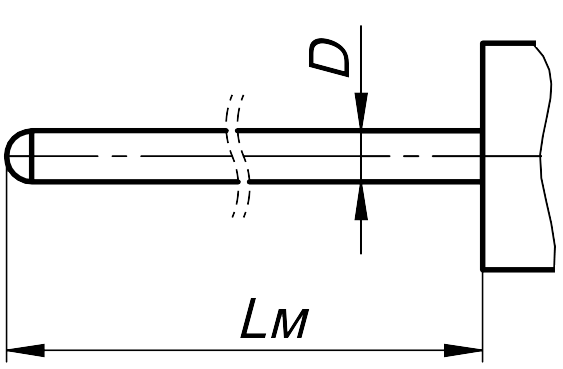

Погружной П

прямой

4 30 120
5 40 320
6 50 630
8 50 1000
10 50 3150
12 50 3150
16 50 3150
20 100 3150

Ступенчатый

8;
10
60 1000
10 (8) 60(10) 3150 (60)

ступенчатый редуцированный*

8 (6) 60 (10) 1000 (60)
10 (8) 60 (10) 3150 (60)

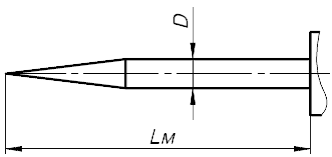

Погружной
игольчатый
Пи 4 60 100
5 60 200
Поверхностный     Пв 6 (10) 30  630
8 (18) 50 1000
10 (18) 50 3150
Кабельный**
(допускается однократный изгиб рабочей части)

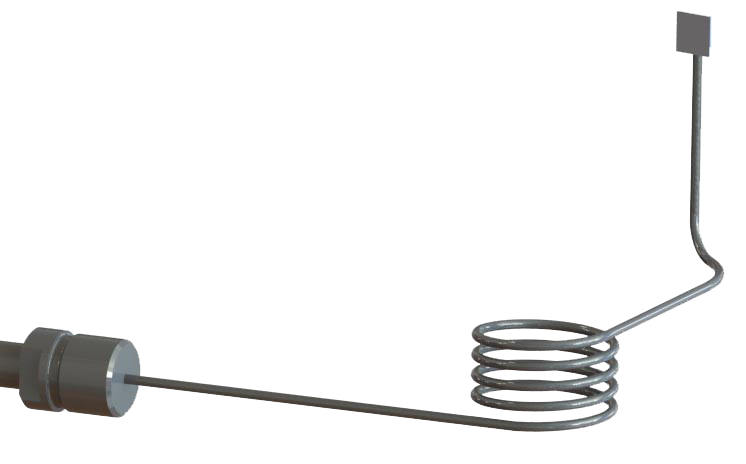

К 1,5; 3; 4; 4,5; 5; 6 30 1000
Погружной
Угловой
(кабельный
угловой)

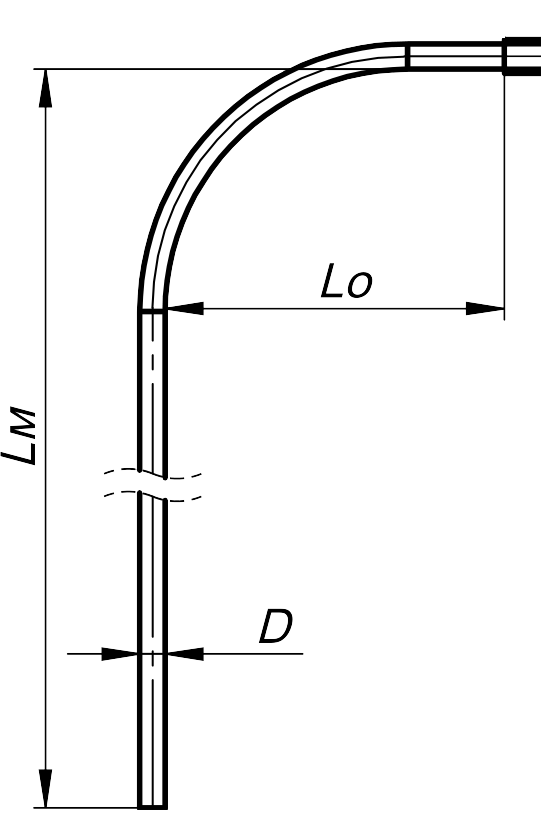

 Пу(Ку)

8; 10; 12; 16; 20

(3; 4; 4,5; 6)

 50 (50)

1000 (100)

Погружной
малоинерционный
 Пм   6 (5) 50 630
8 (7) 50 1000
10 (9);
12 (10);
14 (12);
16 (14);
20 (18)
50 3150
Погружной
Накладной
(кабельный накладной)
Пн
(Кн)
4; 5; 6;8; 10
(4; 4,5; 6)
r (по заказу)
50 1000
Бескорпусный
«оплетка стеклонить, силикон или фторопласт»
 Бс 2,9;3,8; 4,8 500 20000
Бескорпусный
«бусы»***
Б 6; 7,5
(0,5; 0,7; 1,2)
500 20000
Винтовой В M4x0,7; M5x0,8; M6x1,0; M8x1,25; M10x1,5; M12x1,5 10 50


1.    *Уменьшение зазора между стенкой защитного чехла и ЧЭ приводит к уменьшению времени термической реакции.
2.    **Кабель с медными жилами (для ТС-Б) / с термоэлектродами (для ТП-Б) в минеральной изоляции и защитной оболочке из нержавеющей стали (материал оболочки сталь 12Х18Н10Т, AISI 310, AISI 316, AISI 321, Inconel 600). Кабель выдерживает не менее двух циклов изгибов на цилиндр диаметром, равным пятикратному диаметру кабеля. Подходит для измерения температуры труднодоступных зон с агрессивными средами.
3. ***Исполнение монтажной части Б («бусы») представляет собой термоэлектроды, с нанизанными на них керамическими изоляторами в виде бус.
Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

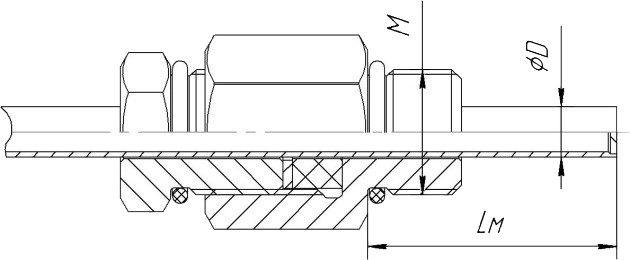

Таблица 2 – Варианты исполнения крепежной части
Условное
обозначение
Изображение, описание Типоразмер резьбы, М   Диаметр монтажной части D, мм
 - Без элементов крепления  - 4; 5; 6; 8; 10
 Ш

Шайба упорная

10; 12 4; 5; 6; 8
14 4; 5; 6; 8; 10
16; 18 5; 6; 8; 10; 12
ПШ

Подвижный штуцер

М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
НШ

Неподвижный штуцер

М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
 ПГ       Подвижная гайка      М12х1,5; G1/4 4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
НГ

Неподвижная гайка

М12х1,5; G1/4 4
М16х1,5; G3/8 4; 5; 6; 8
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12
М27х2; G3/4 8; 10; 12; 16
М33х2; G1 10; 12; 16; 20
ПШп

Подвижный штуцер, конструкция
«штуцер с пазами»

М8х1 4; 5
М10х1; М12х1,5; G1/4” 4; 5; 6
ПШпв

Подвижный штуцер, конструкция
«втулка с пазами»

М8х1 4; 5
 М10х1; М12х1,5; G1/4” 4; 5; 6
ПШл

Подвижный штуцер латунный

- -
ПрШ

Штуцер с пружиной

М12х1,5; G1/4  4; 5; 6
М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10; 12
М24х1,5 6; 8; 10; 12
М27х2; G3/4 8; 10; 12; 16; 20
ПГш**

Подвижная шлицевая гайка
«молочная гайка»

Rd52x1/6;
Rd58х1/6;
Rd65х1/6;
Rd78х1/6
6; 8; 10; 12
Ф

Фланец

-  по заказу
Фв

Фланец пластинчатый

axb:
70х70;
45х45
5; 6; 8; 10
ПЦШ

Передвижной штуцер

М16х1,5; G3/8 4; 5; 6; 8; 10
М20х1,5; G1/2 5; 6; 8; 10
М24х1,5 6; 8; 10; 12; 16
М27х2; G3/4 8; 10; 12; 16; 20
М33х2; G1 10; 12; 16; 20
Бр

Байонетный разъем

M10x1;
М12х1,5
-


Примечание
1. *Размер шестигранника S определяется изготовителем, длина монтажной части Lм по заказу.
2. **Соединение ("гигиеническое", "асептическое") применяется в пищевой, молочной и фармацевтической промышленности. Благодаря применению данного соединению соблюдаются следующие требования:
1.    Предотвращение попадания бактерий снаружи внутрь системы
2.    Предотвращение задержания ингредиентов рабочей среды в частях / зазорах / деталях соединения.
3.    Обеспечение качественной безразборной мойки.
4.    Легкий монтаж и демонтаж
5.    Надежность, химическая, температурная и пр. стойкость.

Изготовление датчиков температуры с конструктивными параметрами отличными от приведенных выше возможно только по согласованию с изготовителем!

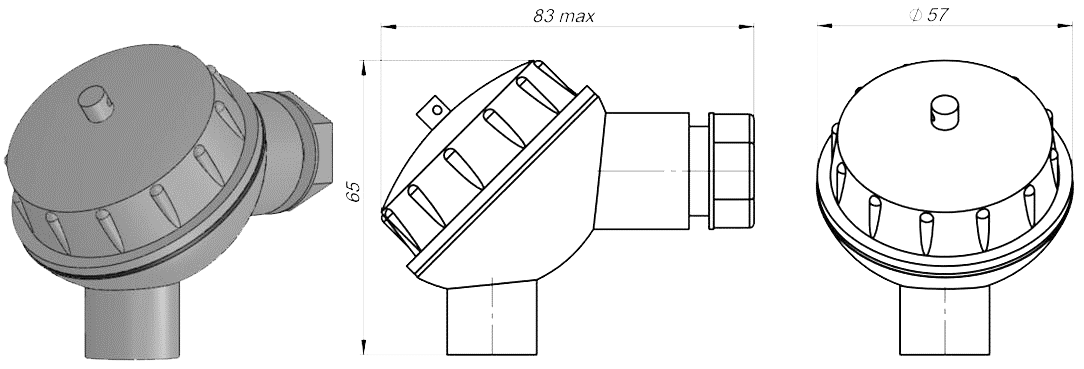

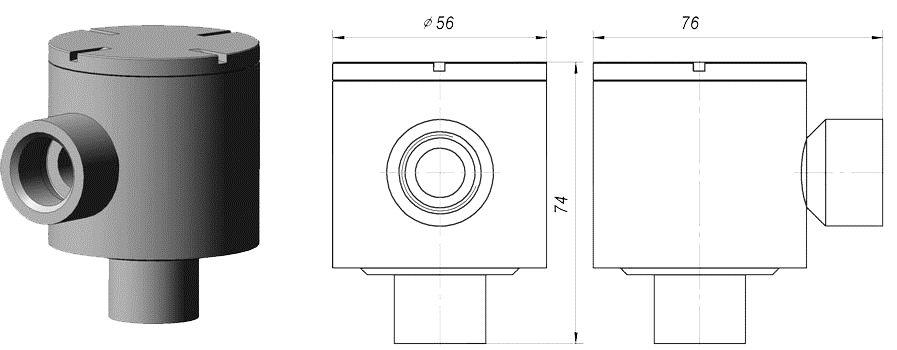

Таблица 3 – Варианты исполнения клеммных голов

А (с проводами)




Степень защиты IP00-68
Вид взрывозащиты нет
Б (с кабелем)
   Степень защиты IP20-68
Вид взрывозащиты Exia
Ак1 (термометрическая вставка)
Степень защиты IP00
Вид взрывозащиты нет
Д
Степень защиты IP65-68
Вид взрывозащиты Exia
Фиксация крышки винт
Диаметр кабеля для ЛГ (по умолчанию) (7÷13) мм
Возможно исполнение с одним из кабельных вводов
(см. табл. 4)
Материал алюминиевый сплав
Установка ПИ  да
Е («большая»)
    Степень защиты   IP65
Вид взрывозащиты нет
Фиксация крышки резьба
Диаметр кабеля
(по умолчанию)
(7÷13) мм
Возможно исполнение с кабельным вводом «ПГ» (см. табл. 4)
Материал пластик
Установка ПИ да (4-20) мА
Ж («малая»)
Степень защиты IP65
Вид взрывозащиты нет
Фиксация  крышки резьба
Диаметр кабеля (по умолчанию) (7÷13) мм
Материал пластик
 Установка ПИ нет
 И («прямая»)
Степень защиты IP65
Вид взрывозащиты нет
Фиксация крышки резьба
Диаметр кабеля (по умолчанию) (7÷13) мм
Материал пластик
Применяется для крепления на плоской поверхности
Установка ПИ  да (4-20) мА
К (ручка)
Степень защиты IP45
Вид взрывозащиты нет
Материал ручки пластик
Км (ручка «малая»)
Степень защиты IP45
Вид взрывозащиты нет
Материал ручки пластик

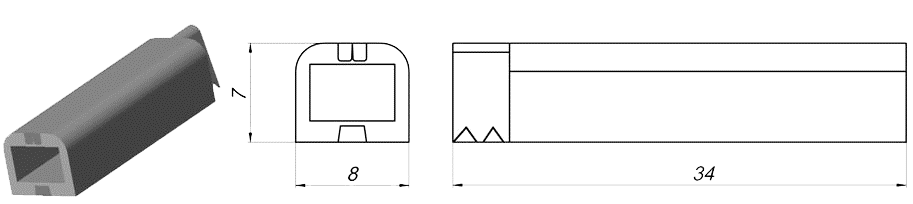

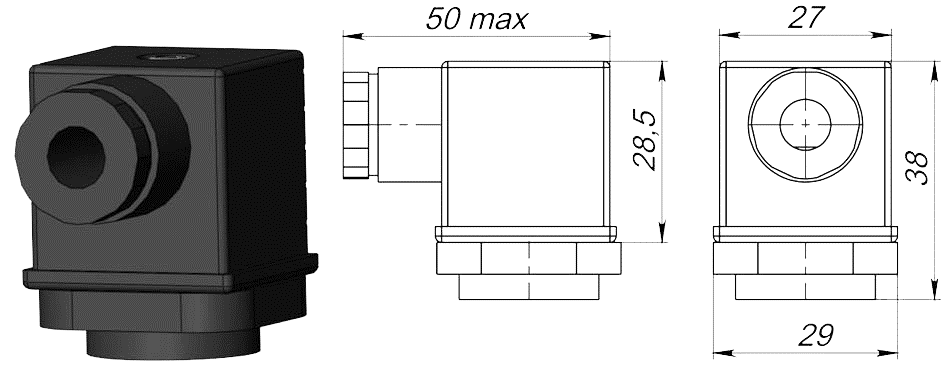

Л (штепсельный разъем)
Степень защиты IP65
Вид взрывозащиты нет
Диаметр кабеля (4,5÷6) мм
Тип разъема DIN 43650
form C
Материал пластик
Л1 (штепсельный разъем)
     Степень защиты IP65
Вид взрывозащиты нет
Диаметр кабеля (6÷9) мм
Тип разъема DIN 43650
form А
Материал пластик
Лк (разъем-коннектор)
  Степень защиты IP00
Вид взрывозащиты нет
Термостойкий; антистатичный; малогабаритный
Материал керамика
 USB
Степень защиты IP65
Вид взрывозащиты нет
Тип разъема USB тип B
М
  Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба и стопорный винт
Поставляется только в комплекте с одним из кабельных вводов (см. табл. 4)
Материал алюминиевый сплав
Установка ПИ да
Н1
       Степень защиты IP65; IP68
Вид взрывозащиты Exia
Фиксация крышки резьба
Поставляется только в комплекте с одним из кабельных вводов (см. табл. 4)
Материал нержавею-щая сталь
Установка ПИ да
 Нб
    Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба
Поставляется только в комплекте с одним из кабельных вводов (см. табл. 4)
Материал нержавеющая сталь
Установка ПИ да
Н3  (для установки трех ЧЭ)
  Степень защиты IP65; IP68
Вид взрывозащиты Exia
Фиксация крышки резьба
Поставляется в комплекте с тремя кабельными вводами  (см. табл. 4)
Материал нержавеющая сталь
Установка ПИ да
Т
   image011 Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба и стопорный винт
Может комплектоваться кабельным вводом  (см. табл. 4)
Материал алюминиевый сплав
Установка ПИ да
Ти
  Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба и стопорный винт
Может комплектоваться кабельным вводом (см. табл. 4)
Материал алюминиевый сплав
Индикация ИЖЦ; ИСЦ
Применяется только для модификации ТС-Б-У, ТП-Б-У
 П
       Степень защиты   IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба
Может комплектоваться кабельным вводом (-ами) (см. табл.4)
Материал алюминиевый сплав
Установка ПИ да
Применяется для крепления на плоской поверхности
Пи
   Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа
Фиксация крышки резьба
Может комплектоваться кабельным вводом  (см. табл. 4)
Материал алюминиевый сплав
Индикация ИЖЦ; ИСЦ
Применяется только для модификации ТС-Б-У, ТП-Б-У
Применяется для крепления на плоской поверхности
 С
       Степень защиты  IP65; IP68
Вид взрывозащиты Exia
Фиксация крышки винт
Диаметр кабеля для ЛГ (по умолчанию) (7÷13) мм
Материал алюминиевый сплав
Установка ПИ да
Си
Степень защиты IP65; IP68
Вид взрывозащиты Exia
Фиксация крышки винт
Диаметр кабеля для ЛГ (по умолчанию) (7÷13) мм
Материал алюминиевый сплав
Индикация ИЖЦ; ИСЦ
Применяется только для модификации ТС-Б-У, ТП-Б-У
Я
       Степень защиты IP65; IP68
Вид взрывозащиты Exia
Exdb
Exdbiа

Может комплектоваться кабельным вводом(-ами) (см.табл.4)
Материал алюминиевый сплав
Установка ПИ да(до 6 шт.)
 Г*
 image140 Степень защиты IP65
Вид взрывозащиты нет
Фиксация крышки винты
Диаметр кабеля для ЛГ (по умолчанию) (7÷13) мм
Материал алюминиевый сплав
Установка ПИ нет




Таблица 4 – Варианты исполнения кабельных вводов


DIN C
(штепсельный разъем DIN EN 175301-803 "С")
 Вид взрывозащиты Exia
Степень защиты IP65
DIN А
(штепсельный разъем DIN EN 175301-803 "А")
 Вид взрывозащиты Exia
Степень защиты IP65
ПГ
 (пластиковый кабельный ввод)
Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65
ЛГ
(латунный кабельный ввод)
  Диаметр кабеля, d (6÷12) мм
Вид взрывозащиты Exia
Степень защиты IP65
МГ
(металлический кабельный ввод)
    Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГБ
(металлический кабельный ввод)
      Тип кабеля бронированный
Диаметр кабеля без брони, d (3÷7) мм;
(7÷13) мм;
(13÷15) мм
Внешний диаметр кабеля, D (7÷13) мм
(13÷17) мм
(16÷19) мм
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГТ
(металлический кабельный ввод)
    Тип кабеля проложенный в трубе
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С
М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
МГФ
(металлический кабельный ввод с последующей фиксацией кабеля)
     Тип кабеля небронированный
 Диаметр кабеля, d (3÷7) мм;
 Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68
 МГБ-П
(металлический кабельный ввод для крепления пластикового рукава)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Пластиковый рукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
 Степень защиты   IP65-68
 МГМ
(металлический кабельный ввод для крепления кабеля с переходной муфтой)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм;
Присоединительная
резьба, С
М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2
Вид взрывозащиты Exia
Exdb
 Степень защиты IP65-68
МГБ-М
(металлический кабельный ввод для крепления металлорукава)
      Тип кабеля небронированный
Диаметр кабеля, d (3÷7) мм;
(7÷13) мм
Металлорукав Ду15; Ду16; Ду20
Вид взрывозащиты Exia
Exdb
Степень защиты IP65-68



Техническая документация
