Клапан "КОМПАКТНЫЙ" запорный двухвентильный

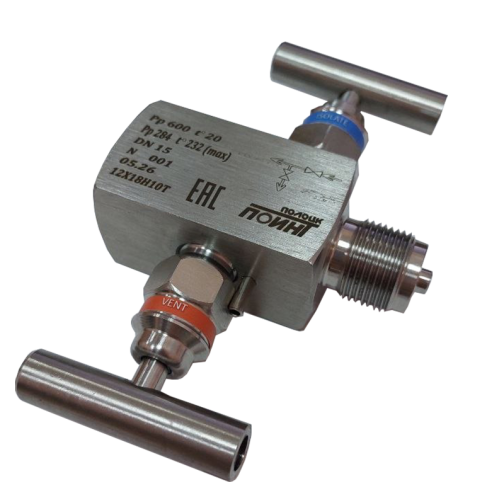

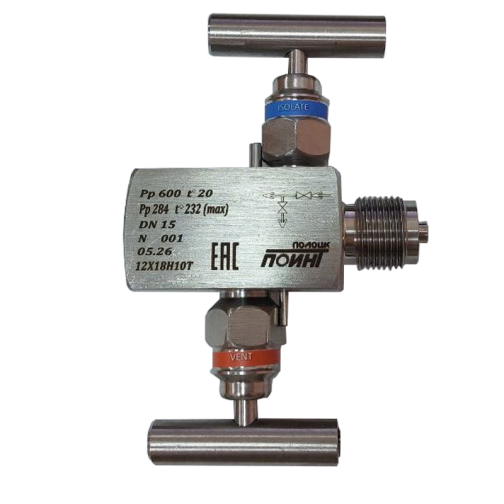

Представляем «Компактное» исполнение двухвентильного клапанного блока — модификацию стандартной модели. Сохранив полностью все технические характеристики, функционал и надежность стандартной версии, новая модификация отличается меньшими весом и габаритами, что упрощает монтаж в стесненных условиях. Благодаря оптимизации конструкции клапан стал менее трудоемким в изготовлении, что позволило снизить его итоговую стоимость без потери качества и ресурса работы.

	1	2	3	4	5	6	7	8	9
Клапан	КЗИК-К	-2	3.	0	2-	15-	400-	1/2NPT-	Б

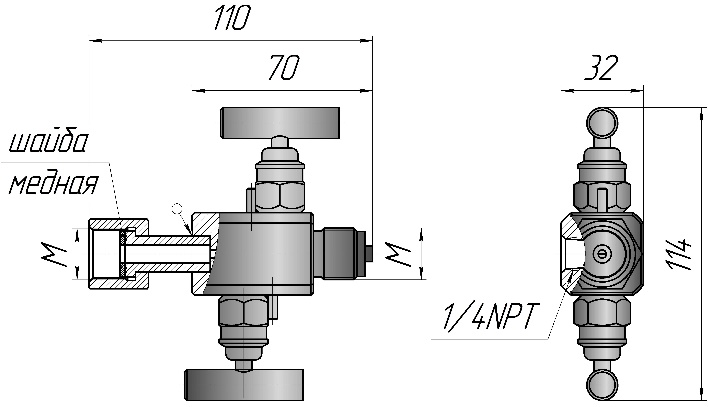

Клапан запорный игольчатый комбинированный компактный (КЗИК-К), тестовый порт (дренаж) 1/4NPT (внутренняя); (2) с ввертным штуцером (3), фторопластовым уплотнением (0) на два вентиля (2), с условным проходом 15 мм, на условное давление в 400 бар, под монтажные резьбы 1/2NPT (на входе и на выходе), из стали 12Х18Н10Т (Б).

	Параметры	Возможные значения

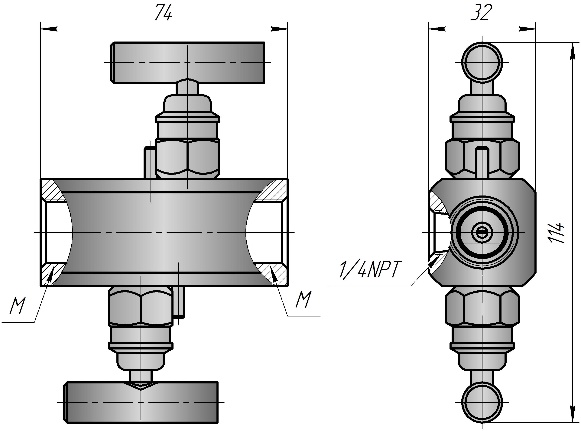

1	Тип клапана запорного	КЗИМ-К - Клапан запорный игольчатый муфтовый «компактный»; КЗИК-К - Клапан запорный игольчатый комбинированный «компактный».

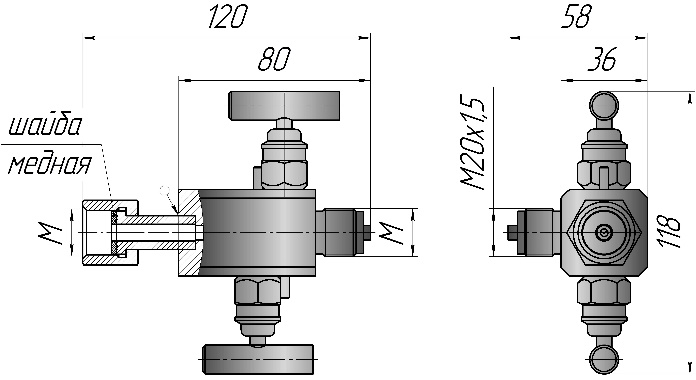

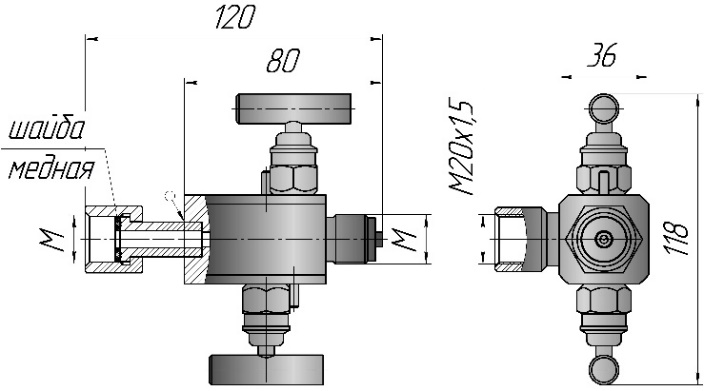

2	Исполнение	2 – тестовый порт (дренаж) 1/4NPT (внутренняя); 3 – тестовый порт (дренаж) М20х1,5 (наружная); 4 – тестовый порт (дренаж) М20х1,5 (внутренняя).
3	Изготовление	3 - ввертной штуцер
4	Тип уплотнения	0– фторопласт (рабочая температура: 0…+232°C); 1– графит (рабочая температура: 0…+400°C).
5	Количество вентилей	2 - два вентиля.
6	Условный проход	Dn - номинальный параметр, примерно равный внутреннему диаметру трубопровода.
7	Условное давление	Pn - наибольшее избыточное рабочее давление при температуре среды 20°С, при котором обеспечивается заданный срок службы.
8	Монтажная резьба	М - монтажная резьба на входе и выходе клапана
9	Материал корпуса	В стандартном исполнении корпус клапана изготавливается из сортового проката без термической обработки: А - корпус изготавливается из стали 20 (рабочая температура: -20…+425 0С); Ац - корпус изготавливается из стали 20 с покрытием Ц9.хр (рабочая температура: -20…+250 0С); Б - корпус изготавливается из стали 12Х18Н10Т (рабочая температура: -253…+610 0С); В - корпус изготавливается из стали 09Г2С (рабочая температура: -20…+475 0С). Марка материала – материал указывается заказчиком.
